Radar thời tiết là gì? Nguyên lý hoạt động, cấu tạo và ứng dụng trong dự báo khí tượng

Radar thời tiết là một trong những công nghệ quan trọng của ngành khí tượng hiện đại, giúp phát hiện, theo dõi và phân tích các hiện tượng như mưa, dông, mưa đá và sự phát triển của những hệ thống thời tiết nguy hiểm. Nhờ khả năng quan sát khí quyển với độ phân giải cao và cập nhật dữ liệu thường xuyên, radar hỗ trợ các nhà khí tượng nhận biết sự hình thành, di chuyển và biến đổi của những vùng mưa. Vậy radar thời tiết là gì, thiết bị này hoạt động theo nguyên lý nào và có vai trò ra sao trong dự báo thời tiết? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Radar thời tiết là gì?

Radar thời tiết (Weather Radar), còn gọi là radar khí tượng, là hệ thống sử dụng sóng điện từ để phát hiện và theo dõi các hạt thủy ngưng trong khí quyển như giọt mưa, hạt tuyết và mưa đá.

Thiết bị phát các xung sóng điện từ vào khí quyển. Khi sóng gặp những hạt mưa hoặc các vật thể có khả năng phản xạ, một phần năng lượng sẽ tán xạ trở lại radar.

Dựa trên tín hiệu thu được, hệ thống có thể xác định vị trí, khoảng cách và đặc điểm phản hồi của các vùng có mưa hoặc hiện tượng khí tượng khác.

Một số radar hiện đại còn sử dụng hiệu ứng Doppler để đo vận tốc xuyên tâm của các mục tiêu khí tượng, hỗ trợ phân tích chuyển động của gió và cấu trúc bên trong những cơn dông.

Radar thời tiết thường được sử dụng để:

• Phát hiện và theo dõi các vùng mưa, dông.
• Ước tính cường độ mưa từ tín hiệu phản hồi.
• Hỗ trợ nhận diện những vùng có khả năng xuất hiện mưa đá.
• Theo dõi sự phát triển và di chuyển của các hệ thống đối lưu.
• Phân tích chuyển động trong các cơn dông mạnh.
• Hỗ trợ dự báo cực ngắn và cảnh báo thời tiết nguy hiểm.

Nhờ những khả năng này, radar trở thành công cụ quan trọng trong mạng lưới quan trắc khí tượng hiện đại.

Lịch sử hình thành và phát triển của radar thời tiết

Sự ra đời của công nghệ radar

Công nghệ radar phát triển mạnh trong nửa đầu thế kỷ XX, đặc biệt trong giai đoạn Chiến tranh thế giới thứ hai.

Ban đầu, radar chủ yếu được sử dụng để phát hiện máy bay và những mục tiêu quân sự. Tuy nhiên, các nhà nghiên cứu nhận thấy tín hiệu radar đôi khi bị ảnh hưởng bởi những vùng mưa trong khí quyển.

Phát hiện này mở ra hướng ứng dụng radar trong quan trắc thời tiết.

Radar khí tượng trong thế kỷ XX

Sau chiến tranh, nhiều quốc gia bắt đầu nghiên cứu và xây dựng hệ thống radar chuyên phục vụ khí tượng.

Các thiết bị ban đầu chủ yếu giúp xác định vị trí và phạm vi của vùng mưa. Về sau, sự phát triển của kỹ thuật xử lý tín hiệu và công nghệ Doppler giúp radar cung cấp thêm thông tin về chuyển động của các hạt khí tượng.

Radar thời tiết hiện đại

Ngày nay, nhiều hệ thống radar khí tượng được trang bị công nghệ Doppler, phân cực kép và khả năng xử lý dữ liệu tự động.

Dữ liệu radar có thể được kết hợp với ảnh vệ tinh, trạm quan trắc mặt đất và mô hình dự báo số để nâng cao chất lượng phân tích thời tiết.

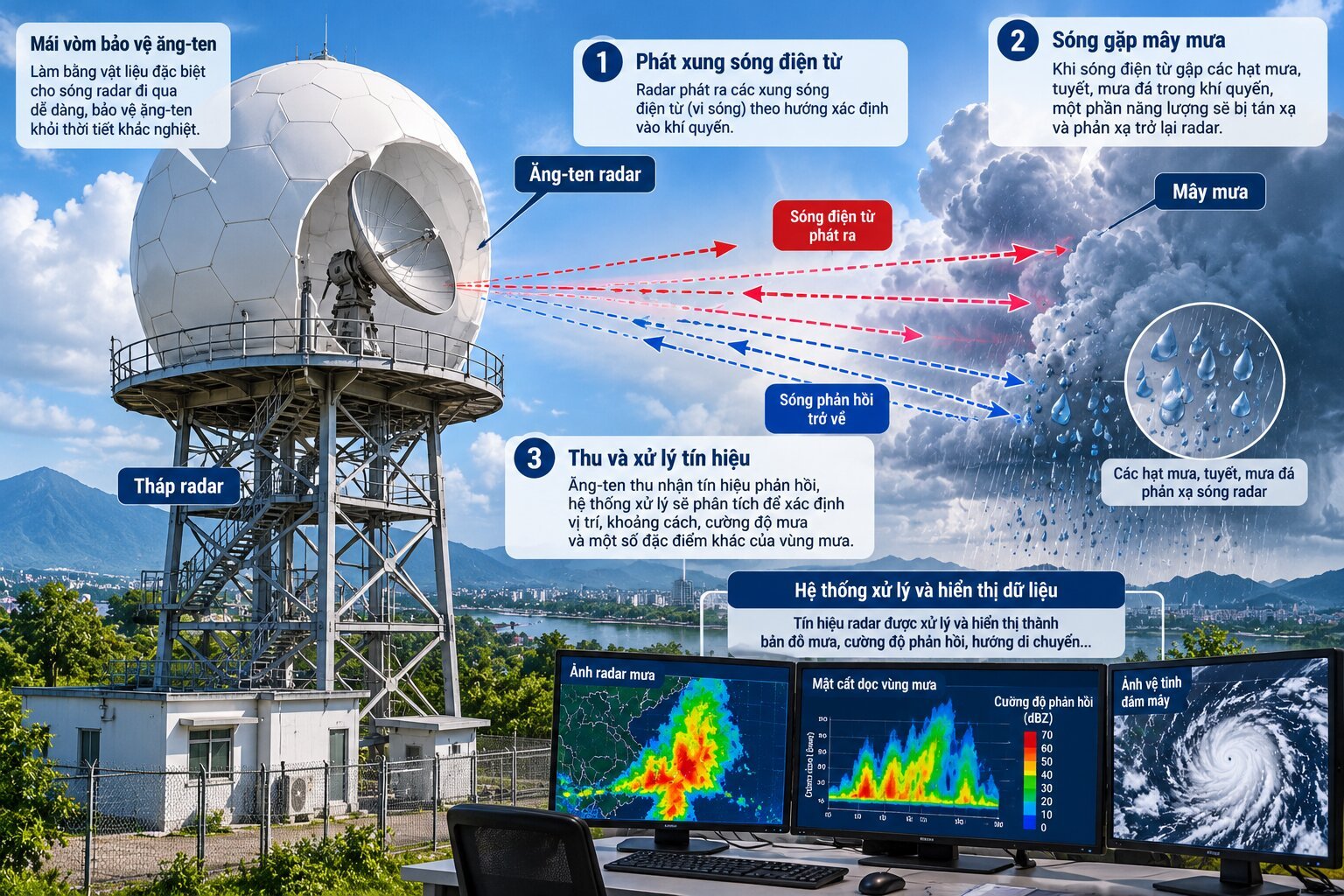

Cấu tạo cơ bản của hệ thống radar thời tiết

Một hệ thống radar thời tiết thường bao gồm nhiều bộ phận phối hợp để phát, thu và xử lý tín hiệu.

Ăng-ten radar

Ăng-ten là bộ phận phát sóng điện từ và tiếp nhận tín hiệu phản hồi từ các mục tiêu trong khí quyển.

Ăng-ten thường có khả năng quay theo phương ngang và thay đổi góc nâng để quét nhiều lớp không khí khác nhau.

Nhờ đó, radar có thể thu thập dữ liệu về cấu trúc không gian của vùng mưa.

Bộ phát và bộ thu tín hiệu

Bộ phát tạo ra các xung sóng điện từ với những đặc tính phù hợp.

Sau khi sóng tương tác với các hạt khí tượng, bộ thu tiếp nhận tín hiệu phản hồi và chuyển chúng đến hệ thống xử lý.

Bộ xử lý dữ liệu

Bộ xử lý phân tích các đặc điểm của tín hiệu thu được, bao gồm thời gian truyền, cường độ phản hồi và sự thay đổi tần số Doppler.

Từ đó, hệ thống tạo ra các sản phẩm như bản đồ phản hồi radar, vận tốc xuyên tâm và những chỉ số phục vụ phân tích mưa.

Hệ thống hiển thị và truyền dữ liệu

Dữ liệu radar được thể hiện trên màn hình dưới dạng bản đồ màu sắc, hình ảnh động hoặc sản phẩm phân tích chuyên sâu.

Thông tin có thể được truyền đến trung tâm dự báo khí tượng để phục vụ công tác theo dõi và cảnh báo thời tiết.

Nguyên lý hoạt động của radar thời tiết

Radar thời tiết hoạt động dựa trên nguyên lý phát sóng điện từ và phân tích tín hiệu tán xạ trở lại.

Phát xung sóng điện từ

Hệ thống radar phát những xung sóng điện từ ngắn vào khí quyển theo hướng xác định.

Các xung sóng di chuyển với tốc độ gần bằng tốc độ ánh sáng.

Khi gặp những hạt mưa, tuyết hoặc mưa đá, một phần năng lượng sóng bị tán xạ theo nhiều hướng.

Thu nhận tín hiệu phản hồi

Một phần năng lượng tán xạ quay trở lại ăng-ten radar.

Hệ thống đo khoảng thời gian từ lúc phát xung đến khi nhận được tín hiệu phản hồi.

Khoảng cách đến mục tiêu được tính theo công thức:

Trong đó:

• R: Khoảng cách từ radar đến mục tiêu.
• c: Tốc độ truyền sóng điện từ, xấp xỉ tốc độ ánh sáng.
• t: Thời gian sóng truyền đi và phản hồi trở lại.

Hệ số 2 xuất hiện vì sóng phải di chuyển cả chiều đi và chiều về.

Phân tích cường độ phản hồi

Cường độ phản hồi radar phụ thuộc vào kích thước, số lượng, trạng thái và đặc tính điện từ của các hạt khí tượng.

Trong khí tượng, đại lượng phản hồi radar thường được biểu diễn bằng đơn vị dBZ.

Giá trị dBZ cao thường liên quan đến những vùng có hạt thủy ngưng lớn hoặc mật độ hạt đáng kể. Tuy nhiên, không thể kết luận chính xác lượng mưa tại mặt đất chỉ dựa vào dBZ.

Tạo bản đồ radar

Sau khi quét một khu vực, hệ thống xử lý dữ liệu và hiển thị kết quả trên bản đồ.

Các màu sắc khác nhau được sử dụng để biểu diễn mức độ phản hồi radar, giúp người xem nhận biết vị trí và cấu trúc của vùng mưa.

Các loại radar thời tiết phổ biến

Radar thời tiết thông thường

Radar thông thường chủ yếu đo độ phản hồi của các mục tiêu khí tượng.

Loại radar này hỗ trợ xác định vị trí, phạm vi và sự phát triển của vùng mưa.

Radar Doppler

Radar Doppler sử dụng sự thay đổi tần số của tín hiệu phản hồi để đo vận tốc xuyên tâm của các hạt khí tượng so với radar.

Thông tin này hỗ trợ nhận biết chuyển động của các vùng mưa và phân tích cấu trúc gió bên trong những hệ thống đối lưu.

Tuy nhiên, radar Doppler đơn lẻ không trực tiếp đo đầy đủ vectơ gió ba chiều tại mỗi điểm.

Radar phân cực kép

Radar phân cực kép phát và thu tín hiệu theo hai phương phân cực, thường là ngang và dọc.

Công nghệ này giúp phân tích đặc điểm hình dạng, kích thước và trạng thái của các hạt khí tượng.

Nhờ đó, radar phân cực kép hỗ trợ phân biệt mưa, tuyết, mưa đá và một số loại mục tiêu phi khí tượng.

Radar theo các băng tần

Radar khí tượng còn được phân loại theo băng tần hoạt động.

Băng tần	Đặc điểm phổ biến
S-band	Suy hao do mưa tương đối thấp, phù hợp quan trắc phạm vi rộng
C-band	Cân bằng giữa phạm vi quan trắc và kích thước thiết bị
X-band	Bước sóng ngắn, phù hợp một số hệ thống quan trắc cự ly ngắn và độ phân giải cao

Mỗi loại có ưu điểm và hạn chế riêng, đặc biệt về phạm vi quan trắc, độ suy hao tín hiệu và khả năng ứng dụng.

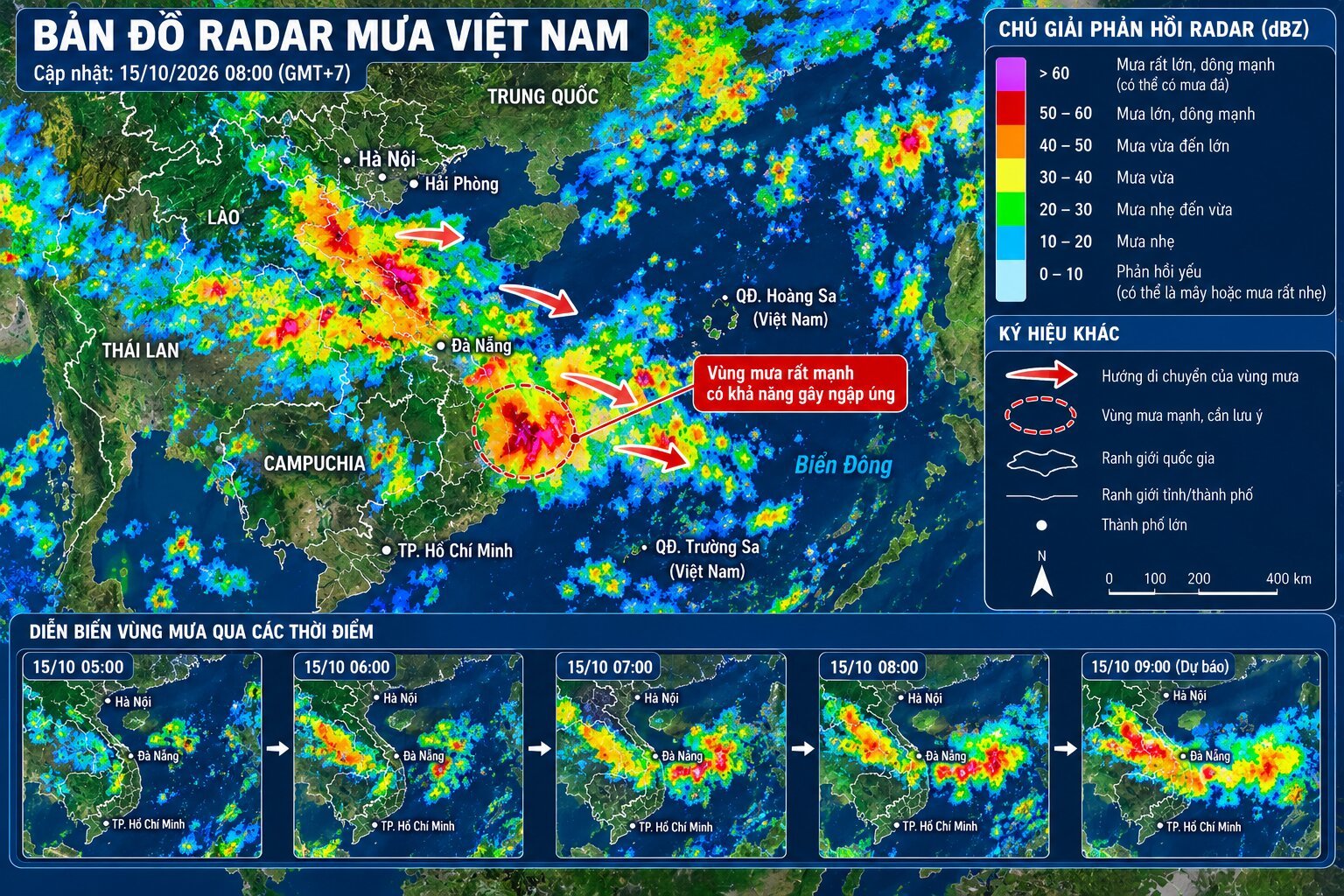

Cách đọc bản đồ radar thời tiết

Bản đồ radar thời tiết thường hiển thị dữ liệu dưới dạng những vùng màu khác nhau trên nền bản đồ địa lý.

Hiểu thang màu phản hồi radar

Trong nhiều sản phẩm radar, màu sắc được sử dụng để biểu diễn giá trị dBZ.

Bảng dưới đây là ví dụ minh họa thường gặp:

Giá trị phản hồi	Diễn giải tham khảo
Dưới 20 dBZ	Phản hồi yếu, có thể liên quan đến mưa nhẹ hoặc mục tiêu khác
20–35 dBZ	Có thể liên quan đến mưa nhẹ đến vừa
35–45 dBZ	Thường gặp trong những vùng mưa tương đối mạnh
45–55 dBZ	Phản hồi mạnh, cần theo dõi khả năng mưa lớn hoặc đối lưu
Trên 55 dBZ	Phản hồi rất mạnh, có thể liên quan đến đối lưu mạnh hoặc mưa đá

Các mức trên chỉ có tính tham khảo, không phải quy tắc chuyển đổi cố định giữa dBZ và cường độ mưa.

Theo dõi sự di chuyển của vùng mưa

Khi xem chuỗi ảnh radar liên tiếp, người dùng có thể nhận biết hướng di chuyển của những vùng phản hồi.

Ví dụ, nếu vùng phản hồi mạnh liên tục dịch chuyển về phía một thành phố, điều đó có thể cho thấy khả năng mưa ảnh hưởng đến khu vực này trong thời gian tới.

Tuy nhiên, vùng mưa có thể phát triển, suy yếu hoặc thay đổi hướng di chuyển.

Kiểm tra thời gian cập nhật

Dữ liệu radar có giá trị lớn trong theo dõi thời tiết ngắn hạn.

Người dùng cần kiểm tra thời điểm quan trắc vì hình ảnh cũ có thể không còn phản ánh chính xác vị trí của vùng mưa hiện tại.

Vai trò của radar thời tiết trong dự báo khí tượng

Phát hiện mưa và dông

Radar cung cấp thông tin về vị trí và cấu trúc của những vùng mưa, hỗ trợ phát hiện các hệ thống đối lưu đang phát triển.

Dữ liệu cập nhật thường xuyên đặc biệt hữu ích khi theo dõi mưa dông trong thời gian ngắn.

Hỗ trợ cảnh báo mưa lớn

Thông tin radar có thể được kết hợp với số liệu trạm đo mưa để ước tính lượng mưa trên diện rộng.

Những sản phẩm này hỗ trợ nhận diện khu vực có nguy cơ mưa lớn, ngập úng hoặc lũ quét khi kết hợp với dữ liệu địa hình, thủy văn và điều kiện thực tế.

Theo dõi dông mạnh và mưa đá

Radar Doppler và radar phân cực kép có thể cung cấp những dấu hiệu quan trọng về cấu trúc của dông mạnh.

Các nhà khí tượng sử dụng dữ liệu này để đánh giá nguy cơ gió mạnh, mưa đá và một số hiện tượng thời tiết nguy hiểm.

Hỗ trợ hoạt động hàng không

Radar thời tiết giúp phát hiện những vùng mưa và đối lưu có thể ảnh hưởng đến hoạt động bay.

Thông tin radar hỗ trợ các đơn vị khí tượng hàng không và tổ bay đánh giá điều kiện thời tiết, kết hợp với những nguồn dữ liệu chuyên ngành khác.

Radar thời tiết tại Việt Nam

Việt Nam thường xuyên chịu ảnh hưởng của mưa dông, bão nhiệt đới, gió mùa và các hiện tượng thời tiết nguy hiểm.

Vì vậy, mạng lưới radar thời tiết có vai trò quan trọng trong hệ thống quan trắc và dự báo khí tượng thủy văn.

Dữ liệu radar được sử dụng để theo dõi các vùng mưa trên đất liền và một phần khu vực ven biển, hỗ trợ phân tích sự phát triển của mây đối lưu và cung cấp thông tin cho công tác dự báo cực ngắn.

Tại những khu vực đô thị lớn, dữ liệu radar đặc biệt hữu ích trong việc theo dõi mưa dông có khả năng gây ngập úng cục bộ.

Tuy nhiên, hiệu quả quan trắc còn phụ thuộc vào vị trí đặt radar, địa hình, khoảng cách đến vùng mưa và đặc điểm của thiết bị.

Những hạn chế của radar thời tiết

Mặc dù có nhiều ưu điểm, radar thời tiết vẫn tồn tại một số giới hạn kỹ thuật.

Thứ nhất, phạm vi quan trắc bị giới hạn bởi đặc điểm thiết bị, độ cong Trái Đất và độ cao của chùm sóng radar.

Thứ hai, địa hình núi cao hoặc công trình có thể che khuất một phần chùm sóng, khiến radar khó quan sát một số khu vực.

Thứ ba, tín hiệu radar có thể bị suy hao khi truyền qua những vùng mưa mạnh, đặc biệt đối với các hệ thống sử dụng bước sóng ngắn.

Ngoài ra, radar đôi khi ghi nhận phản hồi từ côn trùng, chim, địa hình hoặc những mục tiêu không phải mưa.

Do đó, dữ liệu radar cần được kiểm soát chất lượng và kết hợp với các nguồn quan trắc khác để nâng cao độ tin cậy.

Những câu hỏi thường gặp về radar thời tiết

Radar thời tiết có dự báo được mưa không?

Radar chủ yếu quan trắc các vùng mưa đang tồn tại. Khi kết hợp chuỗi dữ liệu radar với các thuật toán dự báo cực ngắn, hệ thống có thể ước tính sự di chuyển và phát triển của vùng mưa trong thời gian tiếp theo.

Radar thời tiết và vệ tinh khí tượng khác nhau thế nào?

Radar sử dụng sóng điện từ chủ động phát ra để quan sát các mục tiêu khí tượng. Trong khi đó, vệ tinh khí tượng chủ yếu sử dụng cảm biến quan sát bức xạ điện từ từ Trái Đất và khí quyển, giúp theo dõi mây và các hệ thống thời tiết trên phạm vi rộng.

Radar thời tiết có phát hiện được bão không?

Có. Radar có thể quan sát cấu trúc mưa và một số đặc điểm chuyển động của bão khi hệ thống nằm trong phạm vi quan trắc. Tuy nhiên, việc theo dõi toàn bộ đường đi của bão cần kết hợp thêm ảnh vệ tinh và mô hình dự báo.

Màu đỏ trên bản đồ radar có phải luôn là mưa rất lớn?

Không nhất thiết. Màu đỏ thường thể hiện mức phản hồi radar mạnh theo thang màu của sản phẩm, nhưng không phải lúc nào cũng tương ứng với lượng mưa rất lớn tại mặt đất. Người xem cần kiểm tra chú giải và loại dữ liệu.

Radar thời tiết có hoạt động vào ban đêm không?

Có. Radar khí tượng chủ động phát sóng điện từ nên không phụ thuộc vào ánh sáng mặt trời và có thể hoạt động cả ngày lẫn đêm.

Kết luận

Radar thời tiết là thiết bị quan trắc khí tượng sử dụng sóng điện từ để phát hiện và theo dõi các vùng mưa cùng nhiều hiện tượng trong khí quyển. Nhờ công nghệ Doppler, phân cực kép và hệ thống xử lý dữ liệu hiện đại, radar ngày càng đóng vai trò quan trọng trong dự báo mưa dông, phân tích thời tiết nguy hiểm và hỗ trợ cảnh báo thiên tai.

Hiểu rõ radar thời tiết là gì, nguyên lý hoạt động và cách đọc bản đồ radar sẽ giúp người dùng tiếp cận thông tin khí tượng hiệu quả hơn, đồng thời nhận thức được vai trò của công nghệ này trong công tác dự báo và phòng chống thiên tai tại Việt Nam.
